儀器簡介

Rise-3006炭黑分散度檢測儀是濟南潤之科技有限公司根據國際標準ISO 11345和 ASTM D2663− 95a以及國標GB/T 6030-2006 橡膠中炭黑和炭黑二氧化硅分散的評估、快速比較法的檢測儀器。利用先進的光學鏡頭，高質量的攝像機、與Rise-3006炭黑分散度專用分析軟件一道分析橡膠炭黑分散的照片，可以快速、準確地測定炭黑分散度。

儀器原理

該儀器基于Rise-3006炭黑分散度軟件及相應的專業顯微鏡，通過圖像法測量炭黑粒團的尺度、形態、及散布情況，在圖像分散性參數的提取基礎上，對特征信息進行分析過濾，去掉了一些對分散度評價無用的分散性特征信息，并基于距離不同方位情況下的分布特性和基于三角網絡的分布特性，進一步豐富和優化了炭黑圖像的特征信息，應用深度學習模型，并建立起這些參數，檢驗炭黑分散程度，然后軟件自動將炭黑分散度從10至1來評定它們的等級。

該方法打破了層次分析法和模糊判別法的局限性。并在此基礎上，通過大量的監督學習方式提高分類的精度和速度。這將會對橡膠材料的品質保障、生產工藝、新品研發產生積極的影響，同時推進企業和行業技術水平的快速提升。

        儀器特點

　  1、采用專業圖像分析法由計算機完成炭黑分散度等級的判定，檢測精度高；

　  2、對目標炭黑粒徑可從微米級到毫米級進行分析；

　  3、配備專業顯微鏡，配以500萬CMOS圖像傳輸器；

　  4、可單張保存圖像，圖像有640*480、1024*768、1280*1024、2592*1944像素四種大小可供選擇；

　  5、豐富的圖像處理功能，滿足多種圖像處理需要；

　  6、軟件具有自動和手動兩種方式進行炭黑圖像分割；　　

　  7、配備測微標尺，可進行像素點尺寸校準，并且軟件具有移動標尺功能，可進行任意兩點距離測量；

　  8、根據橡膠中炭黑種類，建立了由ISO提供的標準圖庫，以滿足客戶的目測對比需求;客戶也可以自行建立標準圖庫；

　  9、輸出結果涵蓋炭黑粒團的個數、粒徑、面積，粒度分布圖等，并可以數據報表進行輸出；

　  10、報告結果包括：樣品名、標準名、原始圖像等。報告輸出格式多樣，可以選擇圖片格式或pdf格式進行保存；

　  11、軟件試用各種主流操作系統，與win7/win10/winXP等有很好兼容性；

       技術參數

        1. 檢測范圍 1um—1cm;

        2. 成像分辨率2592*1944(500萬像素CCD數碼攝像頭);

　    3. 光學放大倍數 100倍

　    4. 光源照射角 任意角度可調;

　    5. 圖像大小 640*480，1024*768，2048*1536，2592*1944;

　    6. 儀器工作電源 220V /2A/50Hz　

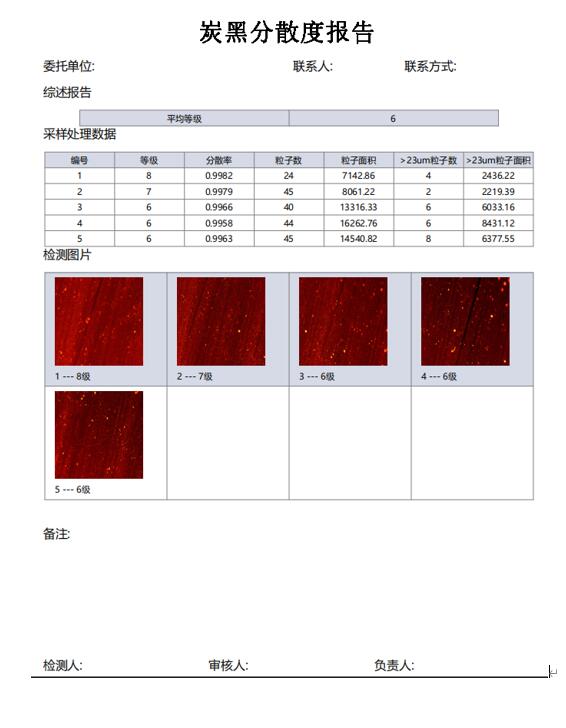

         報告樣式
